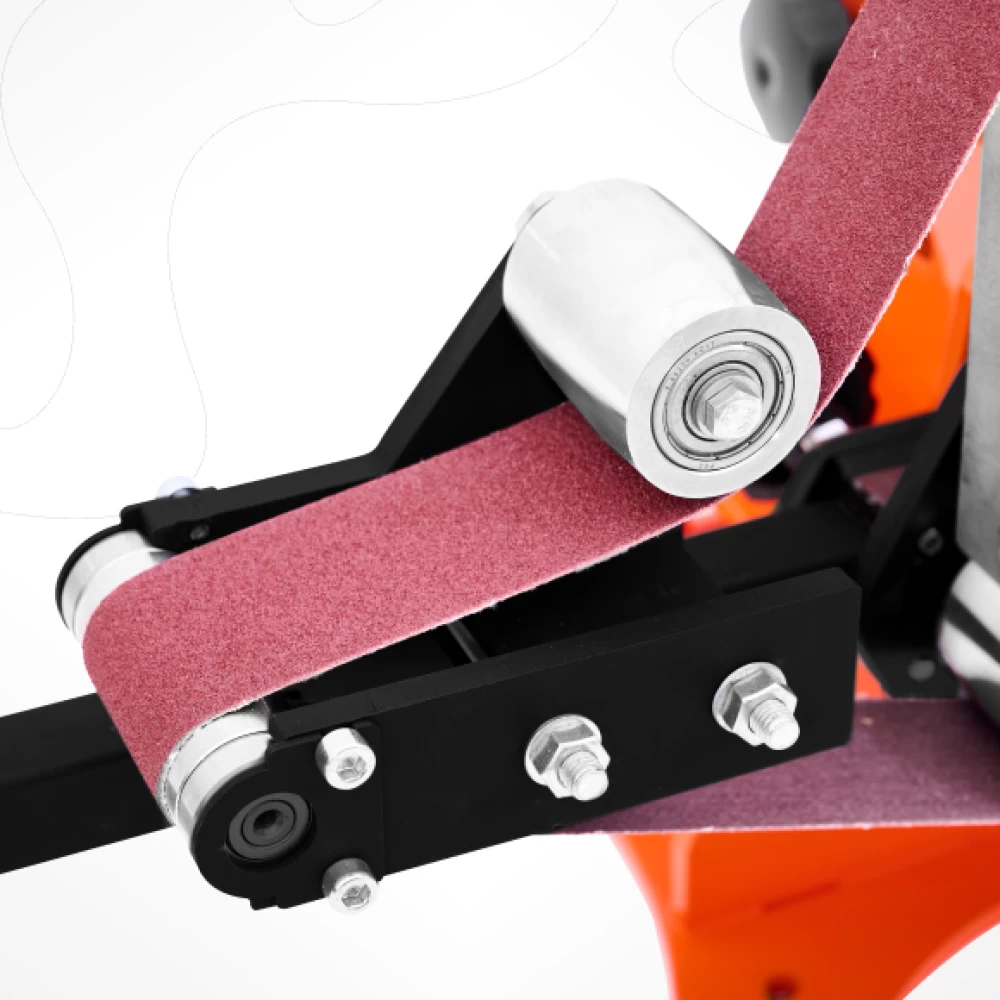

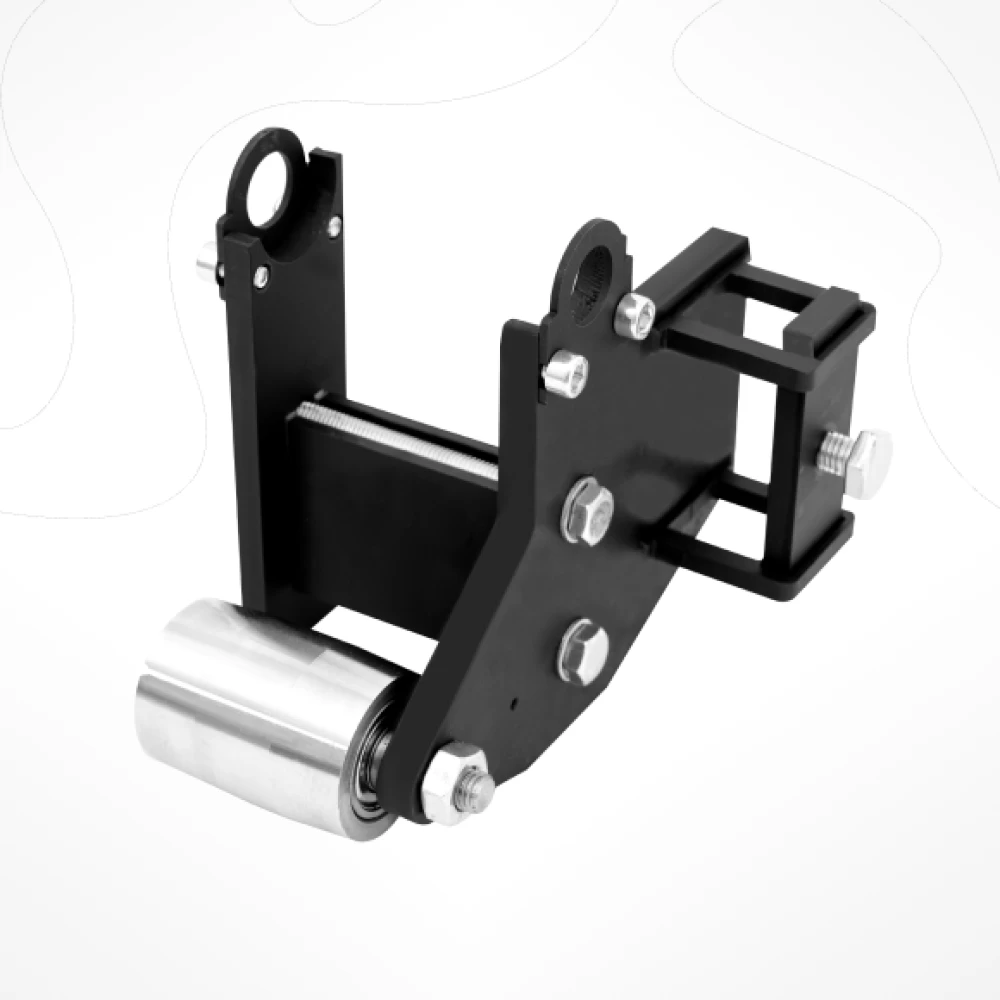

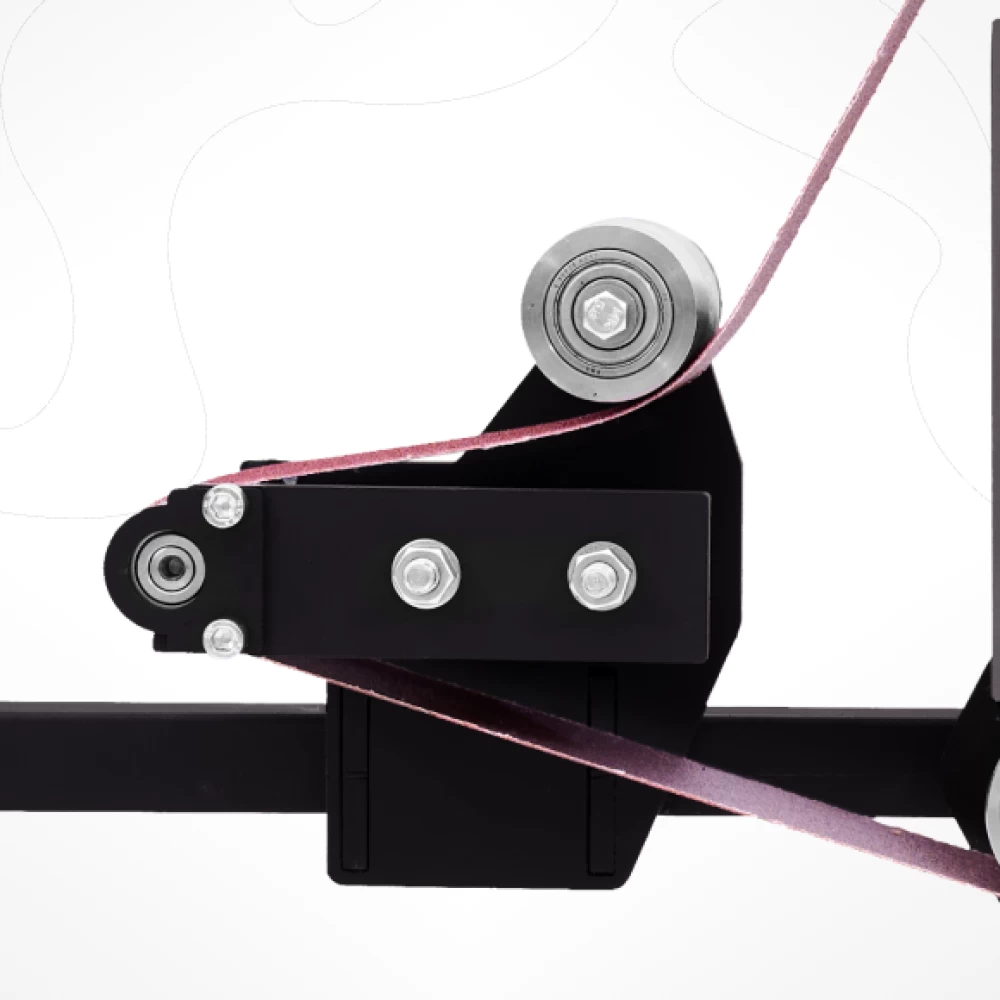

Контуровочный модуль — оборудование для контурного шлифования изделий, прикрепляется к фиксатору рабочего стола.
Основные функции контуровочного модуля: обработка вогнутых контуров различных поверхностей; шлифовка цилиндрических углублений; создание малых радиусов.

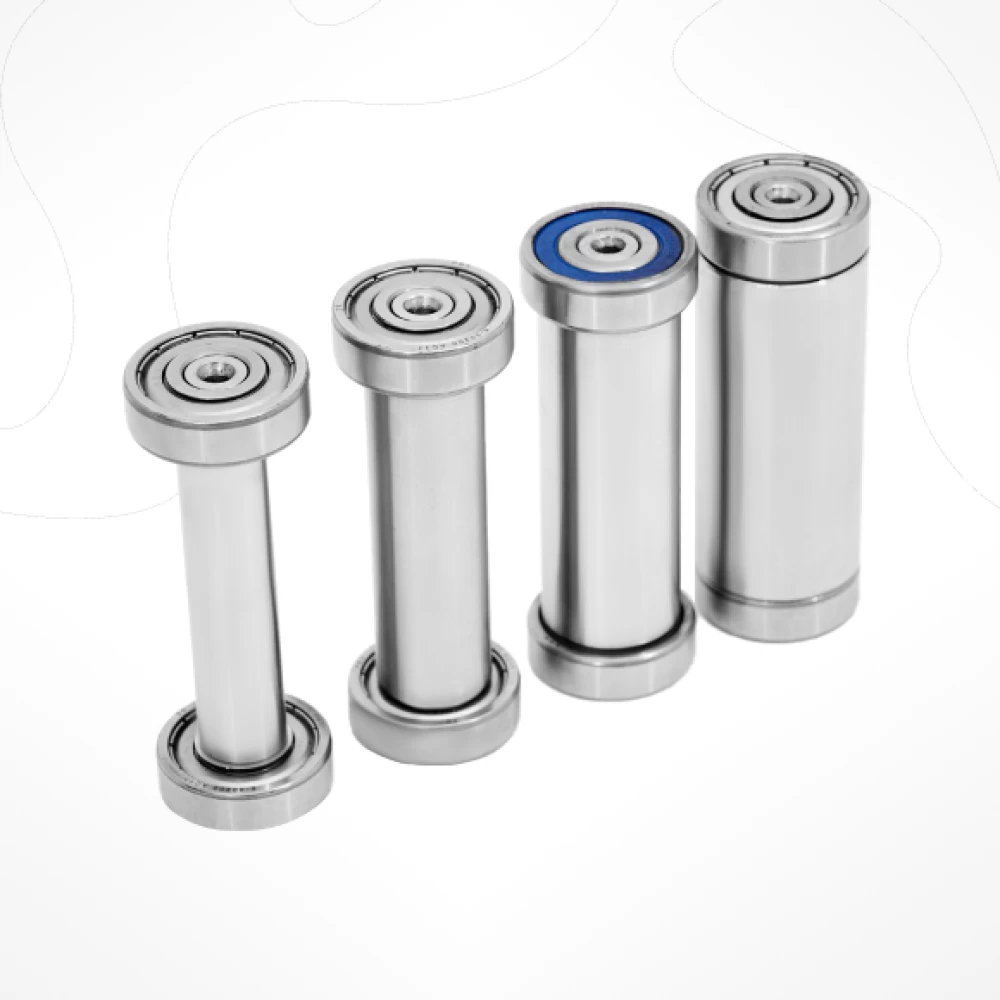

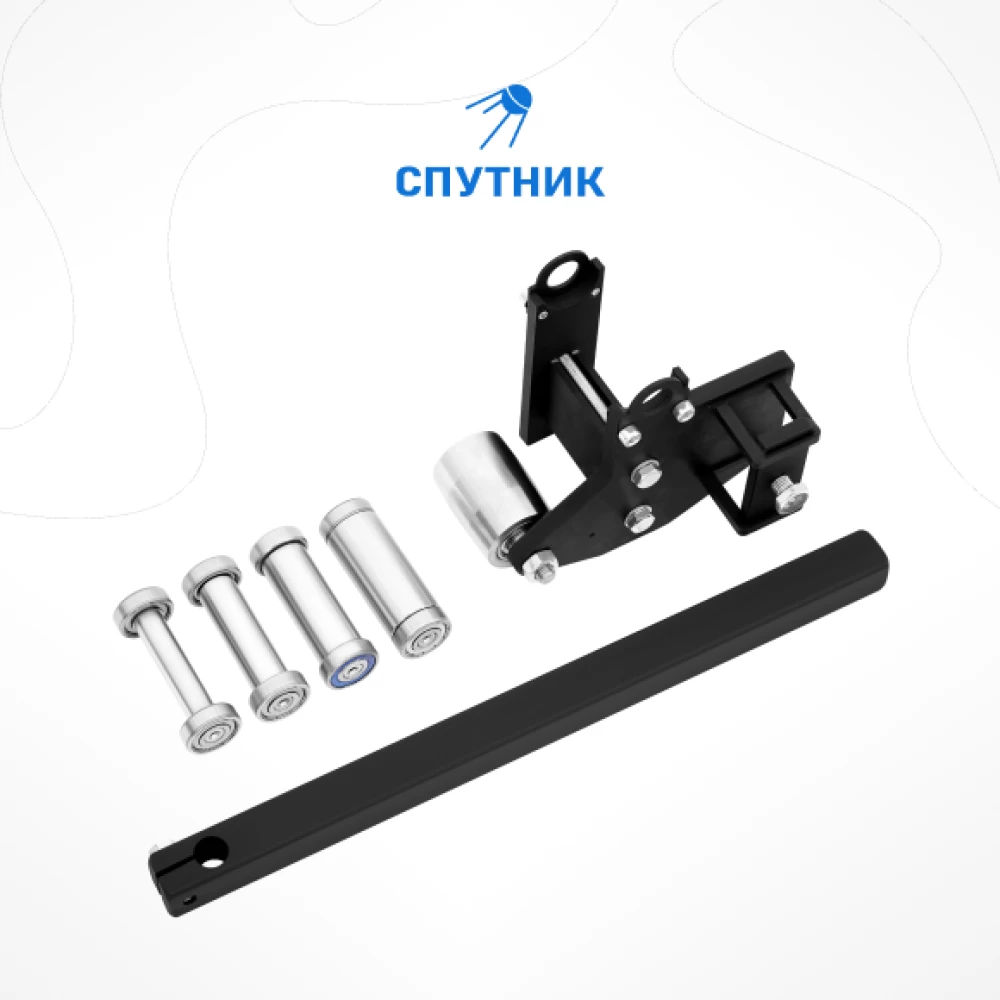

В комплект включено 4 стальных контуровочных ролика диаметром 15, 20, 25, 30 мм. Подшипники роликов — закрытого типа.

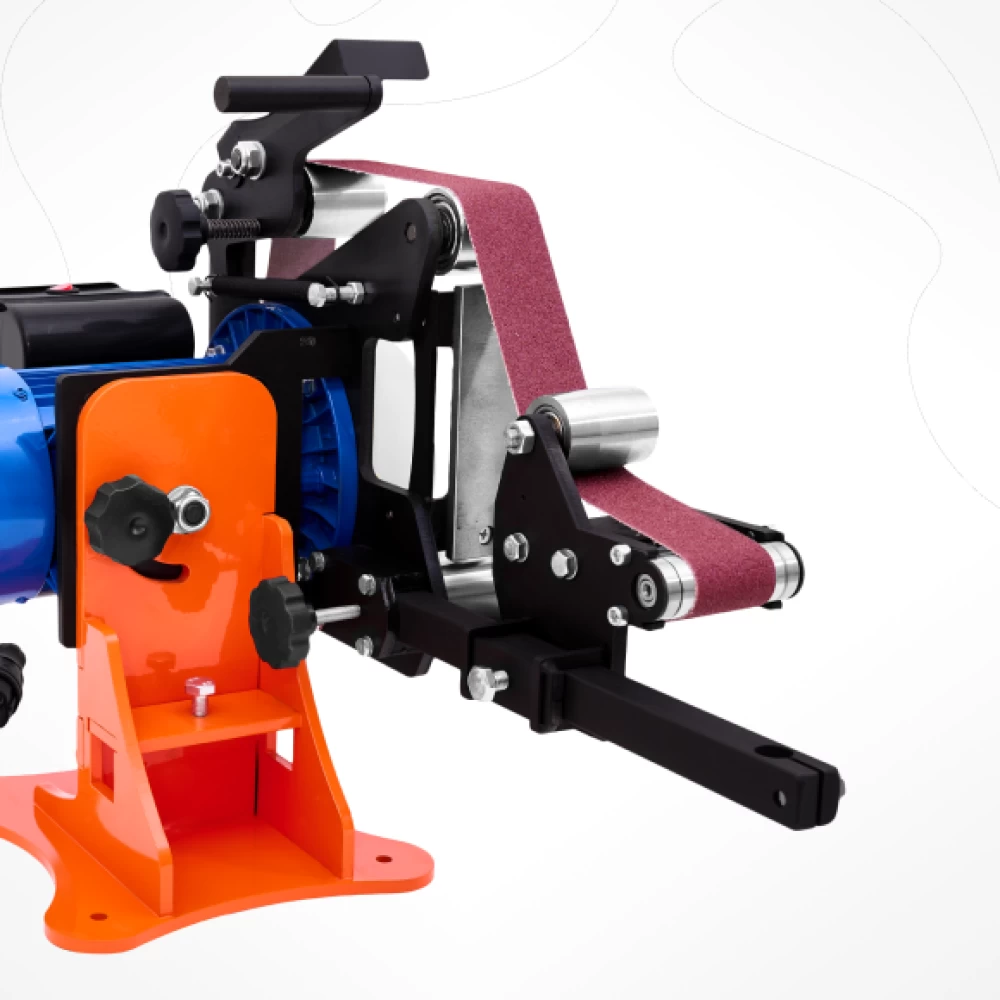

Контуровочный модуль используется при работе с гриндерами «Спутник». Добавление контуровочного модуля в конструкцию дополнит процесс монтажа гриндера следующими действиями:
с помощью установочного винта ослабить планку поворотного стола, снять поворотный стол;

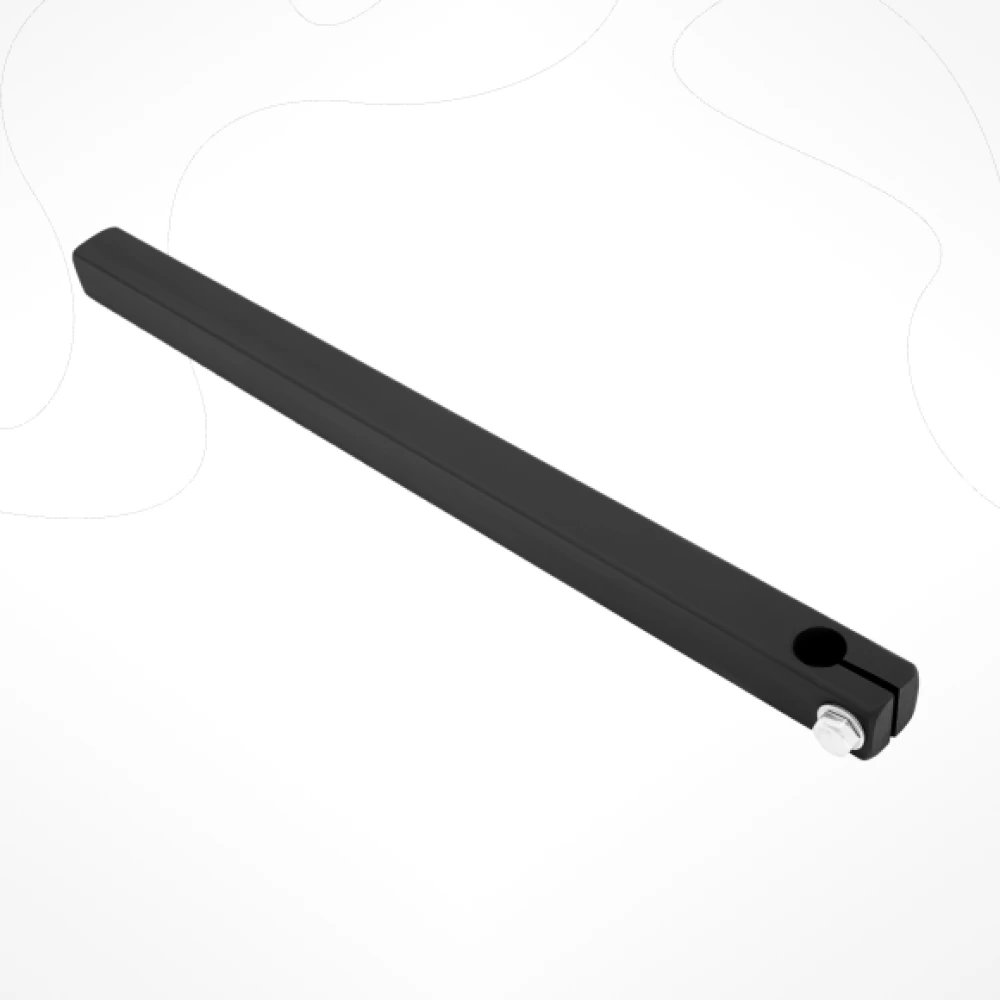

установить на место рабочего стола контуровочную выдвижную планку длиной 400 мм;
установить контуровочную ленту;
при необходимости установить рабочий стол в зажим для рабочего стола на контуровочной выдвижной планке, закрепить его с помощью поворотного винта.
С контуровочным модулем необходимо использовать шлифовальную ленту с контуровкой 50х1200 мм (не включена в стандартную комплектацию изделия).
